본 절은 아카데미과학 LH9MK2 전동 권총을 레이저총으로 개조하는 내용을 설명한다.
목차
[LH9MK2] 전동 권총 레이저건으로 개조하기

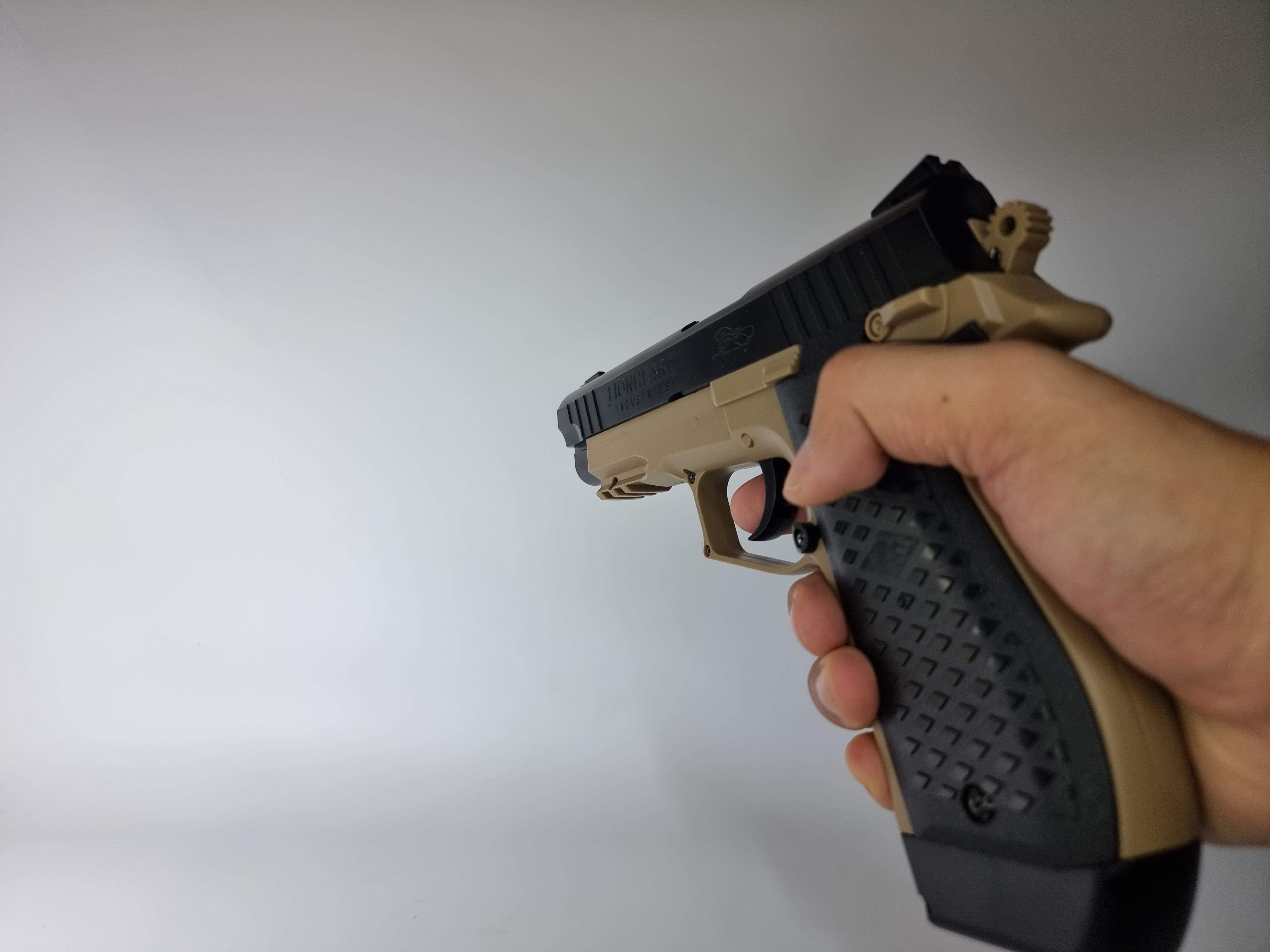

LH9 MK2 전동 권총이란?
아카데미 6MM 비비탄을 사용하고, 1.5V X 4 개의 AA 건전지를 사용하는 전동총이다.
LH9 MK2 구입하기
네이버에서 다음과 같이 구입할 수 있다.
LH9 MK2 분해하기
다음 동영상과 같이 간단히 분해할 수 있다.

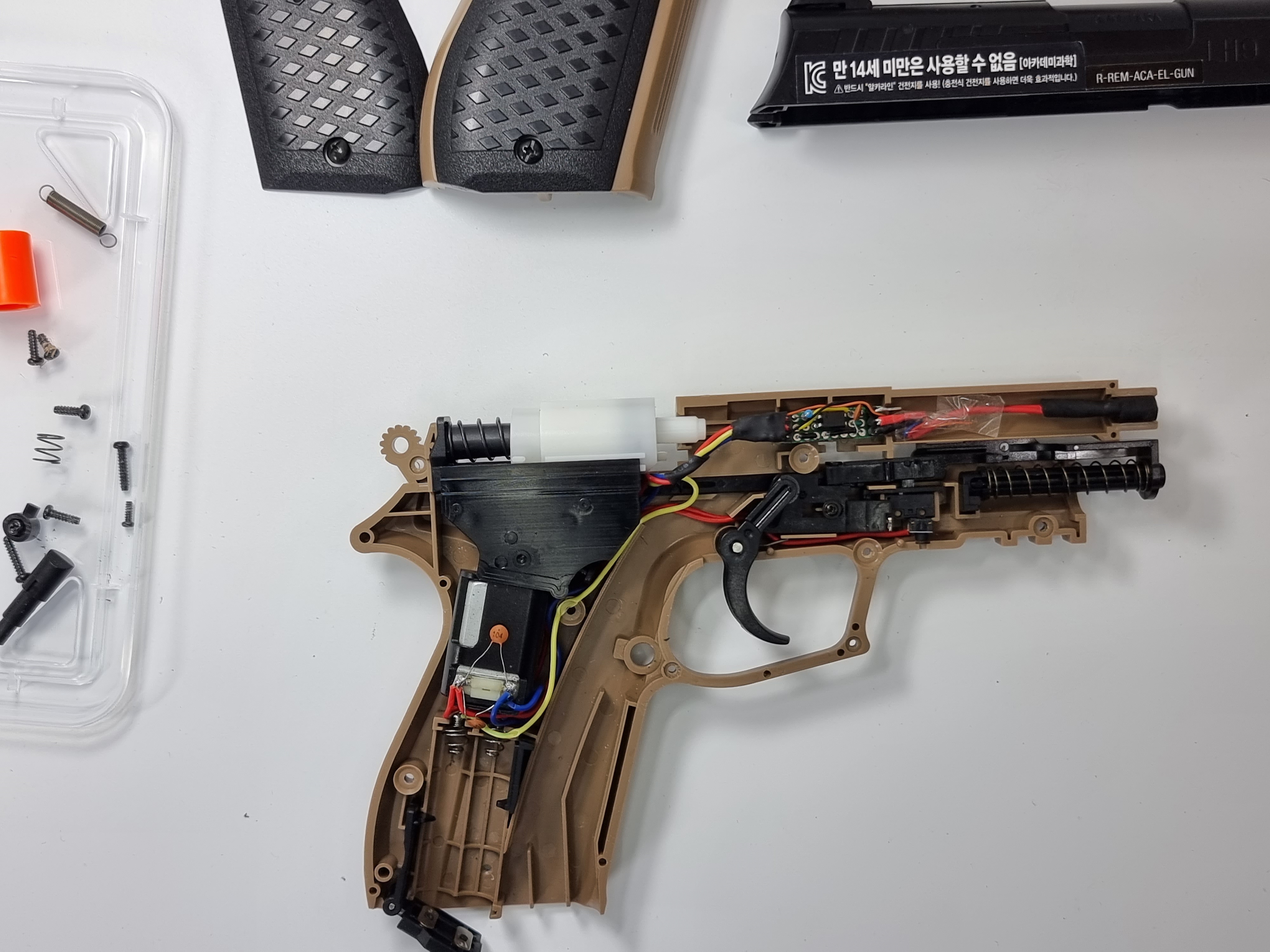

분해를 하면 다음과 같은 구조로 구성되어 있다.
모터와 기어박스는 다음과 같다.
LH9 MK2 레이저 추가하기
전동건은 6V의 배터리를 사용한다. 6V의 모터 전원과 레이저(5V)를 사용하기 위해, PC817 포터 커플러를 사용한다.
포터 커플러는 전원이 분리된 다른 전압의 스위치로 사용할 수 있다.
예를 들어, 모터 6V 와 레이저 3V 인경우 PC817에서 스위치로 레이저를 켤 수 있다.
레이저는 3V, 5V등의 종류가 있는데, 크기 문제로 5V 레이저 모듈을 사용했다.

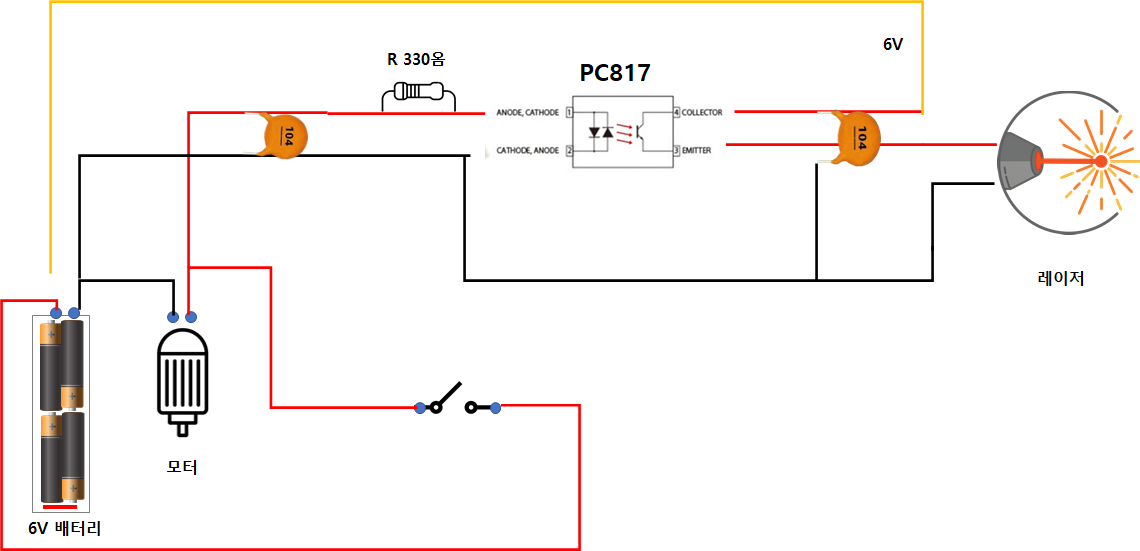

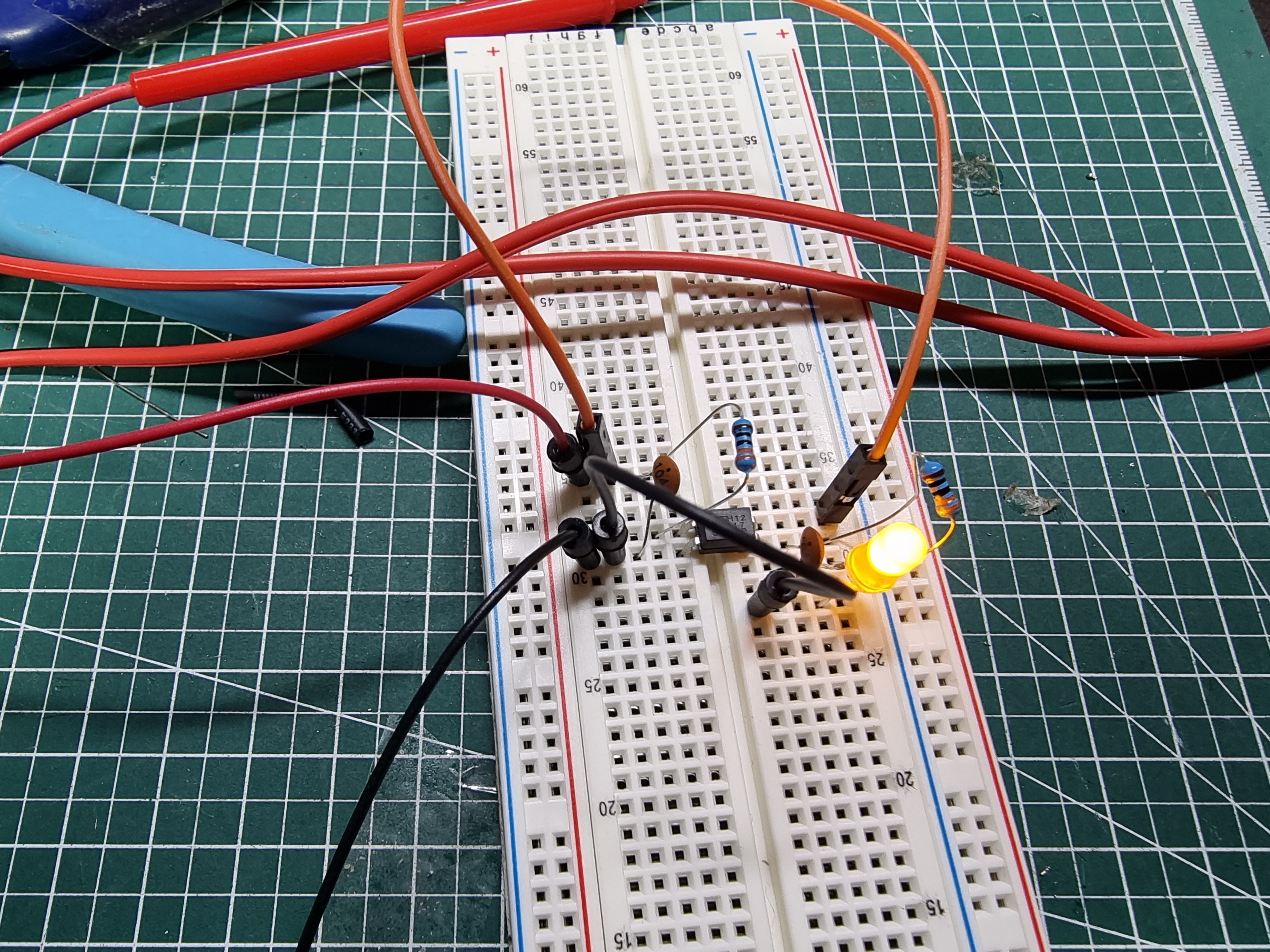

회로도에 따라 PC817이 제대로 동작하는데 LED로 테스트를 한다.

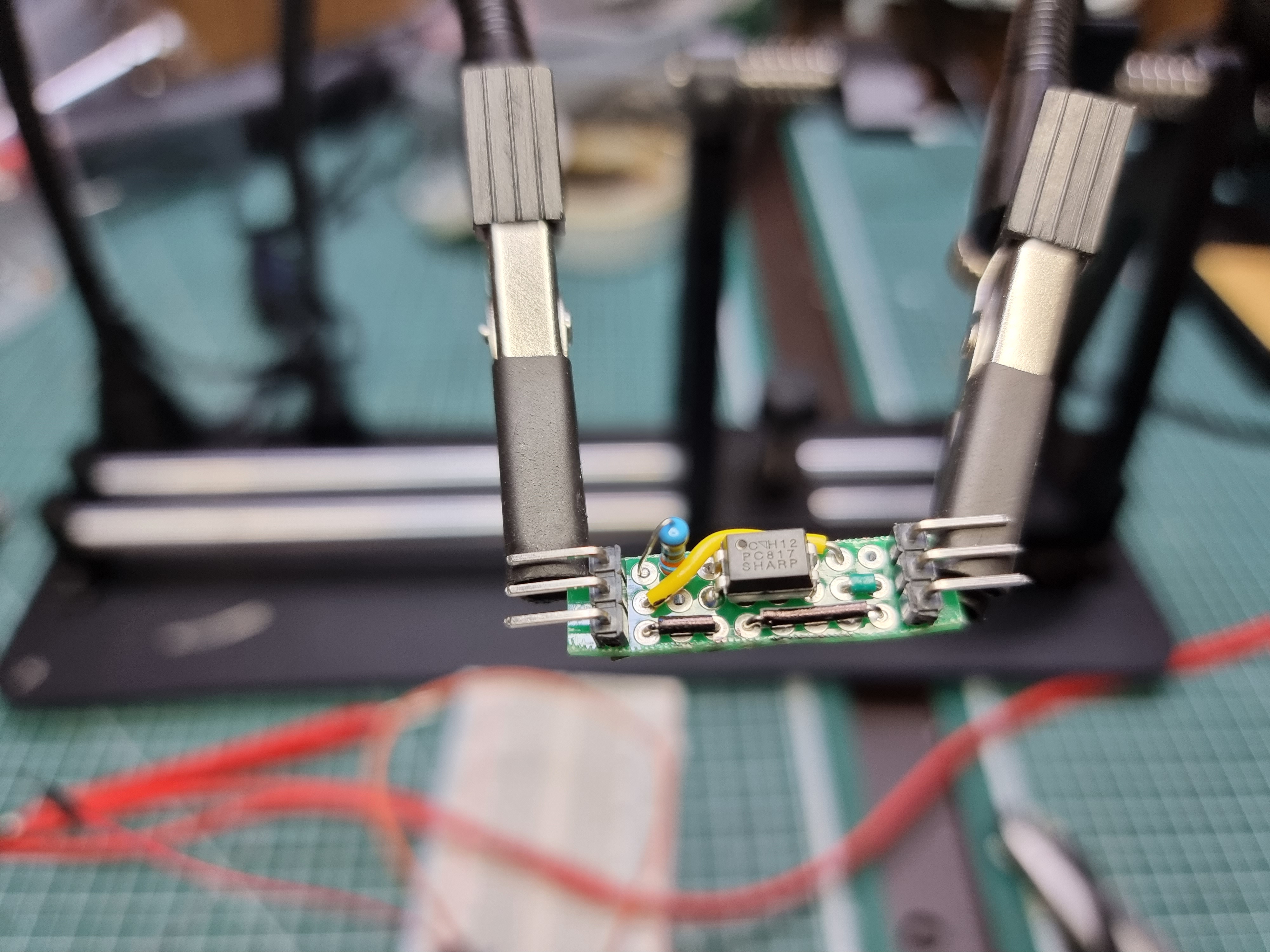

정상적으로 동작한다면, 기판에 납땜을 하고 레이저를 연결한다.
LH9 MK2 레이저 추가하기
최종적으로 레이저를 추가하고 정상적으로 레이저가 동작하는지 확인한다.
정상적으로 레이저가 동작하는지 확인한다.
추가로 모터에 캐페시터를 2개 추가하여 모터가 힘이 부족한 문제를 해결했다.
LH9 MK2 레이저 테스트 하기
정상적으로 레이저가 나오는지 확인 테스트를 한다.
레이저 타켓을 이용한 레이저총 테스트를 다음과 같이 할 수 있다.
